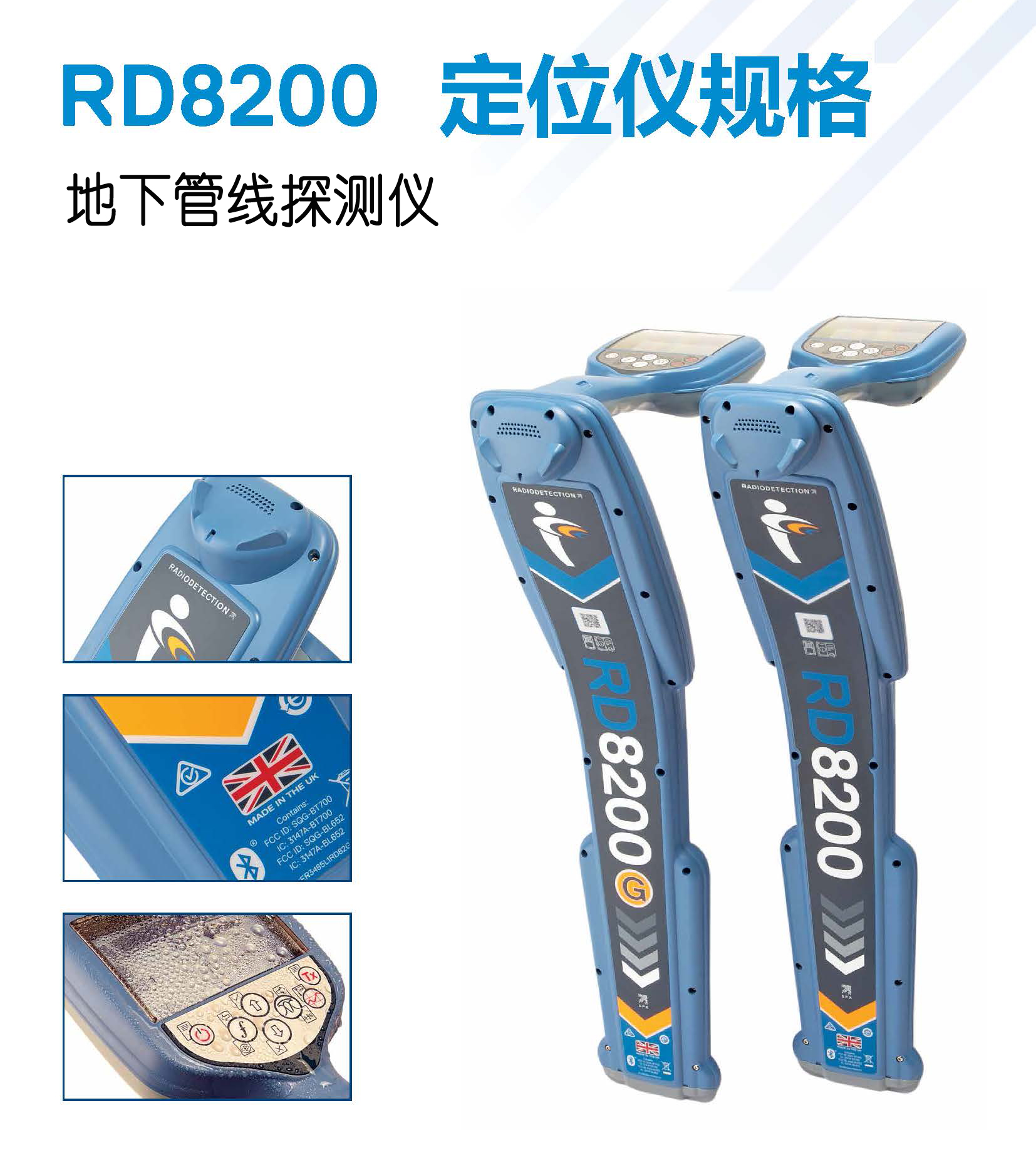

英国雷迪 RD8200电缆和管道定位仪产品摘要：
产品描述：多用途定位仪、电缆和管道定位仪、定位系统接收器、多功能定位仪
预定用途：定位埋地电缆和管道的位置/路径、检测和定位埋地电缆和管道的绝缘故障、为埋地电缆和管道位置创建探测记录

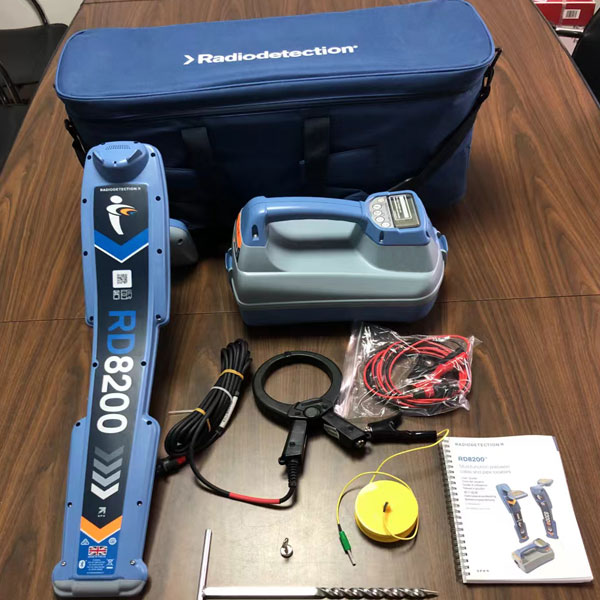

标准设备：定位仪、快速启动指南、C类至USB A数据线
英国雷迪 RD8200电缆和管道定位仪主要性能：
|
敏感度 |
6E-15 Tesla 1米时 5μA(33kHz) |
|
动态范围 |
140dB rms/√Hz |
|
选择性 |
120dB/Hz |
|
深度测量精度1 |
±3% |
|
定位准确度 |
深度的±5% |
|
有源定位过滤器带宽 |
±3Hz，0<1kHz ±10Hz, ≥1kHz |
|
启动时间 |
<1秒 |
|
仪器深度读数2 |
公制：电缆/管道：30m 探头：19.5m 英制：电缆/管道：98' 探头：64' |
英国雷迪 RD8200电缆和管道定位仪定位功能：
|
有源定位模式 |
五个： •峰值 •峰值+™（选择峰值和导向或峰值和谷值组合） •导向 •宽峰值™ •谷值 |
||
|
增益控制 |
导向模式：自动 其他模式：用“+”或“-”进行手动增益，一键回到中心（满刻度的 50%） |
||
|
自定义定位频率 |
1Hz分辨率时在50Hz至1kHz有多达5个额外频率 |
||
|
有源定位频率 |
21频率：ELF(98/128Hz)，512Hz，570Hz，577Hz，640Hz，760Hz，870Hz，920Hz，940Hz，1090Hz，1450Hz，4096Hz，8kHz，8440Hz，9820Hz，33kHz，65kHz，82kHz，83kHz，131kHz和200kHz |
||
|
探头频率 |
4频率：512Hz、640Hz、8kHz及33kHz |
||
|
故障查找 |
8KFF和CDFF 用配套的A字架和兼容发射机将管道和电缆上的绝缘护套故障定位至10cm/4"精度 |
||
|
电流方向(CD)信号对 |
14 CD对： 219.9/439.8Hz, 256/512Hz, 280/560Hz, 285/570Hz, 320/640Hz, 380/760Hz, 460/920Hz, 4096/8192Hz, 680/340Hz (INV), 800/400Hz (INV), 920/460Hz (INV), 968/484Hz (INV), 1168/584Hz (INV), 1248/624Hz (INV), 确认操作人员是在用用CD箭头和兼容的发射机跟踪目标管道或电缆 |
||
|
无源定位模式 |
•电源 •无线电 •CPS–阴极保护系统 •CATV–有线电视 •无源避线–电源和无线电同步定位 |
||
|
Power Filters功能 |
关闭电源模式，定位在5个单独的电源谐波频率中的任何一个。 |
||
|
谐波 |
50Hz区域 |
60Hz区域 |
|
|
电源 |
50Hz |
60Hz |
|
|
3rd |
150Hz |
180Hz |
|
|
5th |
250Hz |
300Hz |
|
|
7th |
350Hz |
420Hz |
|
|
9th |
450Hz |
540Hz |
|
|
显示的信息 |
•信号强度-动态条形图和数字值 •模式指示（峰值、谷值、导向、宽峰值、峰值+，可选择导向箭头或谷值箭头） •管线或探头定位类型 •比例向左/向右指示 •罗盘：360°全角线路方向指示器 •使用的附件指示 •附件专用自定义屏 •深度和电流读数（管线位置） •深度读数（探头位置） •增益电平（单位：dB） •选择的频率 •电池状态 •扬声器音量 •工作频率 •蓝牙状态 •GPS卫星视图（若配备） •GPS状态（若配备） •配置菜单和子菜单 •软件版本 •最后校准日期 •探测测量计数器 •电流方向模式指示器 •电流方向箭头 •故障查找模式指示器 •发射机通信状态 •发射机待机状态 •StrikeAlert警告 •过载警告 •摆动警告 |
||
|
声频输出音调 |
音量：VOL0、VOL1、VOL2、VOL3、VOL4和VOL5 无线电LevelPitch：低和高 菜单导航的音频反馈 StrikeAlert音频警告 摆动音频警告 电源/无源避线/无线电模式：来自检测的电磁信号的真实声音 峰值/峰值+模式和CPS/CATV模式：合成音频音调与信号强度成比例 导向模式：定位仪位于目标左侧时为连续音调，位于目标右侧时为间歇音调 谷值模式：合成音频音调与信号强度成比例。目标左侧时为低音，目标右侧时为高音 |
||
|
附件的定位功能 |
定位仪夹钳：用于通过信号强度读数识别线束或机柜中的单根目标电缆 听诊器：用于通过信号强度读数识别线束或密闭空间（如机柜）中的单根目标电缆 CD/CM夹钳：用于测量定位电流并用电流方向确定目标电缆 请参考第13节：兼容附件，查看定位仪附件的完整列表 |
||
英国雷迪 RD8200电缆和管道定位仪定位功能增强：
|
StrikeAlert |
当检测到电缆或管道深度小于30cm时，会发出声音和视觉警告。在有源和无源定位模式下运行。 |
|
触觉振动 |
在StrikeAlert、摆动和过载警告激活时处理振动。 |
|
摆动警告 |
当用户过分摆动定位仪时会发出声音和视觉警告。 |
|
动态过载保护 |
40dB，自动 •自动管理系统增益，以补偿强信号，例如来自主电源或变电站的信号，从而实现精确定位 |
|
过载警告 |
如果RD8200过载，则系统会通过闪烁的模式图标来警告用户。发生过载时，深度和电流测量都将被停止。 |
|
电流方向(CD) |
•测量埋地电缆和管道的电流方向，确保操作人员能够确定和跟踪目标公用设施 •在定位的管道或电缆上为操作人员提供箭头，为其标注电流方向，确认他们跟踪的是目标公用设施 |
|
iLOC |
公制：从450m的地方进行远程发射机控制3 英制：从1400'的地方进行远程发射机控制3 控制发射机频率、功率级和SideStep |
|
SideStep |
在有其他信号干扰的地方启用定位，且不影响定位频率 将定位和发射机频率远程偏移若干赫兹，超出可能干扰定位的其他定位信号的带宽 |
|
同步深度和当前读数 |
同时显示公用设施深度和定位信号电流，为操作员提供更多有助于跟踪目标公用设施的信息 |
|
探测测量值 |
在定位仪内存储多达1000个探测点，并通过蓝牙附上来自内部GPS（若配备）或外部GNSS源的GPS数据 通过蓝牙立即导出数据或批量导出 |
|
故障查找 |
用Tx-5和Tx-10发射机应用“故障查找”，然后用附件A字架检测并探明绝缘故障 故障查找精度：公制：100mm 英制：4" |
|
4kHz定位频率和4kHz CD |
设计用于远距离跟踪高阻抗线路，如双绞线电信或路灯 结合电流方向，帮助跟踪穿越密集或复杂基础架构的目标公用设施 |
|
峰值+模式 |
使用精确的峰值条形图，并添加比例导向箭头以加快定位，或添加谷值箭头来检查失真情况 |
|
集成GPS选项 |
使用集成GPS进行更快测量—不需要单独的手持设备 |
英国雷迪 RD8200电缆和管道定位仪可配置性：
|
选项选择 |
所有选项均可通过定位仪或RD Manager电脑软件来启用或禁用 |
|
支持的语言 |
十四种：英语、法语、德语、荷兰语、波兰语、捷克语、斯洛伐克语、西班牙语、葡萄牙语、瑞典语、意大利语、土耳其语、俄语、匈牙利语 |
|
电源电网选项 |
50Hz或60Hz |
|
模式选择 |
所有定位模式均可单独启用或禁用 |
|
有源频率选择 |
可用的所有有源频率均可单独启用或禁用 |
|
无源模式选择 |
所有无源模式均可单独启用或禁用 |
|
StrikeAlert |
启用/禁用 |
|
摆动警告 |
启用/禁用 |
|
触觉振动 |
启用/禁用 |
|
峰值+箭头选择 |
导向箭头或谷值箭头 用定位仪菜单选择，或长按天线键 |
|
GNSS(‘GPS’)设置 |
内部/外部（通过蓝牙连接）/关闭/复位 |
|
iLOC连接 |
开/关 |
|
支持的数据导出协议 |
PPP/3种ASCII格式可选。可以选择附上位置数据 |
|
时间/日期设置 |
用RD Manager电脑软件或GNSS信号校正或更新定位仪的实时时钟 |
|
CD复位 |
长按频率键，复位CD相位分析 |
|
音频 |
将音频音调频率设置为高或低 |
所有规格均在21°C/70°F的测试条件下测量，如无特殊说明，均指配备2节质量良好的碱性电池的情况。
1、基于已知固定深度的体积测试。真正的深度精度取决于地面成分、公用设施的特征以及采用的定位频率/信号强度等因素。始终遵循当地的安全挖掘准则。
2、RD8200可在合适的条件下定位到更深的深度，但深度精度会受到影响。超过这些深度时不会显示深度测量值。
3、用清晰的光线测试。范围取决于电气环境和天气条件。为了获得较好范围，将定位仪朝向发射机，并将发射机从地面升高2'/60cm。
4、高级订阅需要RD Map+。
5、为了提供可重复的测量，运行时间是在GPS和蓝牙功能切换到“关闭”的情况下测量的。
6、在极低温度下使用，电池寿命会缩短，LCD性能可能减慢，测量精度可能会降低。
